Опоры ОГКC, ОГКCф
ОГКС - опора граненая коническая силовая
х - способ установки опоры
не указывается - для прямостоечных опор (в грунт)
ф - с фланцевым соединением опоры и закладного элемента (фундаментного блока)
N - допустимая статическая нагрузка, тонн.
Н - высота надземной части: от 8,0 до 10,0 метров
Н1 - глубина подземной части: 2,0 метра - указывается только для прямостоечных опор (в грунт)
Применение
Силовые опоры граненые конические предназначены для оборудования систем искусственного освещения на городских улицах, автомагистралях, в парках, на площадях и открытых пространствах различного назначения. Опоры ОГКС способны выдерживать значительные нагрузки, благодаря чему могут использоваться для подвески СИП, монтажа дополнительного осветительного оборудования, а также установки информационных и рекламных щитов.
Монтаж
На силовых опорах возможен как подземный, так и воздушный подвод кабеля. Для выполнения подвода первого типа в опоре предусмотрены 2 лючка: нижний (подземный) – для ввода кабеля; и верхний (надземный) – для его обслуживания.
Для установки прямостоечных опор ОГКС необходима яма глубиной 2 метра, которая после монтажа конструкции заливается бетоном. Опоры ОГКСФ устанавливаются с применением закладного элемента. Крепление опоры к фундаменту производится фланцевым соединением при помощи болтов.
Дополнительная обработка
Опоры, для производства которых используется листовая сталь высокого качества, защищаются от образования и распространения коррозии специальными лакокрасочными покрытиями. Они гарантируют достаточно высокую степень защиты и придают опорам более эстетичный внешний вид. Для регионов с повышенной влажностью рекомендованы изделия, обработанные методом горячего цинкования.
Особенности конструкции
В зависимости от особенностей установки и эксплуатации на современном рынке можно приобрести прямостоечные опоры ОГКС, а также фланцевые опоры ОГКСФ. Благодаря тщательно продуманной конструкции и высокому качеству изготовления опоры выдерживают боковые статические нагрузки нормированных показателей. Изделия имеют сварной шов, выполненный с помощью современного оборудования.

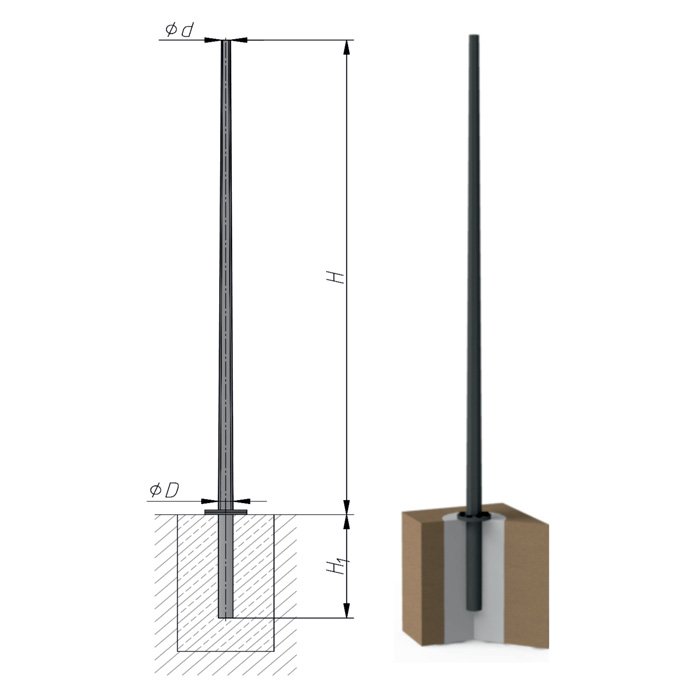

ОГКС - прямостоечные с установкой в грунт
| Наименование |
N, кг допустимая нагрузка
|
H, м высота надземной части
|
H1, м глубина подземной части
|
D, мм диаметр
|
m, кг вес
|
Цена, руб * горячий цинк
|
Цена, руб * грунт эмаль
|
|---|---|---|---|---|---|---|---|
| ОГКС-0,4-8,0-2,0 | 400 | 8.0 | 2.0 | 335/160 | 250.0 | 36094 | 32656 |
| ОГКС-0,4-9,0-2,0 | 400 | 9.0 | 2.0 | 335/160 | 275.0 | 39704 | 35923 |
| ОГКС-0,4-10,0-2,0 | 400 | 10.0 | 2.0 | 335/160 | 300.0 | 42831 | 39188 |
| ОГКС-0,7-8,0-2,0 | 700 | 8.0 | 2.0 | 380/160 | 273.0 | 39415 | 35661 |
| ОГКС-0,7-9,0-2,0 | 700 | 9.0 | 2.0 | 380/160 | 300.0 | 43313 | 39188 |
| ОГКС-0,7-10,0-2,0 | 700 | 10.0 | 2.0 | 380/160 | 327.0 | 47210 | 42715 |
| ОГКС-1,0-8,0-2,0 | 1000 | 8.0 | 2.0 | 380/160 | 340.0 | 49088 | 44413 |
| ОГКС-1,0-9,0-2,0 | 1000 | 9.0 | 2.0 | 380/160 | 374.0 | 53996 | 48854 |
| ОГКС-1,0-10,0-2,0 | 1000 | 10.0 | 2.0 | 380/160 | 410.0 | 59194 | 53556 |
| ОГКС-1,3-8,0-2,0 | 1300 | 8.0 | 2.0 | 380/160 | 410.0 | 59194 | 53556 |
| ОГКС-1,3-9,0-2,0 | 1300 | 9.0 | 2.0 | 380/160 | 450.0 | 64969 | 58781 |
| ОГКС-1,3-10,0-2,0 | 1300 | 10.0 | 2.0 | 380/160 | 490.0 | 70744 | 64006 |
| ОГКС-1,8-10,0-2,0 | 1800 | 10.0 | 2.0 | 535/346 | 800.0 | 115500 | 104500 |
* Цены, содержащиеся на сайте, носят информационный характер. Мы просим Вас уточнять актуальные цены у наших менеджеров.
ОГКСф - с фланцевым соединением опоры и закладного элемента (фундаментного блока)
| Наименование |
N, кг допустимая нагрузка
|
H, м высота надземной части
|
D1, мм диаметр опорного фланца
|
D, мм диаметр
|
m, кг вес
|
Цена, руб * горячий цинк
|
Цена, руб * грунт эмаль
|
|---|---|---|---|---|---|---|---|
| ОГКСф-0,4-8,0 | 400 | 8.0 | 420 | 298/160 | 207.0 | 29886 | 27040 |
| ОГКСф-0,4-9,0 | 400 | 9.0 | 420 | 298/160 | 230.0 | 33206 | 30044 |
| ОГКСф-0,4-10,0 | 400 | 10.0 | 420 | 298/160 | 253.0 | 36528 | 33049 |
| ОГКСф-0,7-8,0 | 700 | 8.0 | 500 | 335/160 | 230.0 | 33206 | 30044 |
| ОГКСф-0,7-9,0 | 700 | 9.0 | 500 | 335/160 | 257.0 | 31804 | 33571 |
| ОГКСф-0,7-10,0 | 700 | 10.0 | 500 | 335/160 | 280.0 | 40425 | 36575 |
| ОГКСф-1,0-8,0 | 1000 | 8.0 | 500 | 335/160 | 280.0 | 40425 | 36575 |
| ОГКСф-1,0-9,0 | 1000 | 9.0 | 500 | 335/160 | 312.0 | 45045 | 40755 |
| ОГКСф-1,0-10,0 | 1000 | 10.0 | 500 | 335/160 | 344.0 | 49665 | 44935 |
| ОГКСф-1,3-8,0 | 1300 | 8.0 | 500 | 335/160 | 331.0 | 47788 | 43238 |
| ОГКСф-1,3-9,0 | 1300 | 9.0 | 500 | 335/160 | 368.0 | 53130 | 48070 |
| ОГКСф-1,3-10,0 | 1300 | 10.0 | 500 | 335/160 | 406.0 | 58616 | 53034 |
| ОГКСф-1,8-10,0 | 1800 | 10.0 | 650 | 505/346 | 697.0 | 100630 | 91045 |
* Цены, содержащиеся на сайте, носят информационный характер. Мы просим Вас уточнять актуальные цены у наших менеджеров.
Фундаментные блоки для ОГКС, ОГКСф
| Наименование |
h, м высота
|
D, мм диаметр
|
m, кг вес
|
Цена, руб * |
|---|---|---|---|---|
| ФБ-0,325-3,0 | 3.0 | 325 | 200.0 | 26648 |
| ФБ-0,325-2,5 | 2.5 | 325 | 180.0 | 22908 |
| ФБ-0,325-2,0 | 2.0 | 325 | 150.0 | 19285 |
| ФБ-0,273-2,5 | 2.5 | 273 | 145.0 | 16948 |
| ФБ-0,273-2,0 | 2.0 | 273 | 119.0 | 13908 |
| ФБ-0,219-2,5 | 2.5 | 219 | 121.0 | 14143 |
| ФБ-0,219-2,0 | 2.0 | 219 | 98 | 11454 |
* Цены, содержащиеся на сайте, носят информационный характер. Мы просим Вас уточнять актуальные цены у наших менеджеров.
