Складывающиеся опоры ОГСКЛ
ОГСКЛ – опора граненая коническая складывающаяся
Н – высота надземной части: от 6,0 до 12,0 метров
Идеальное решение для оборудования площадок с ограниченным доступом для обслуживания. К таким объектам относятся теннисные корты и футбольные стадионы с дорогостоящим покрытием, железнодорожные развязки и др.
Особенности конструкции
Основным преимуществом складывающихся опор является конструкция, позволяющая выполнять обслуживание осветительного оборудования без привлечения спецтехники с подъемными механизмами. Опоры оснащаются балансирами, вес которых зависит от веса осветительных приборов. Разница между массой верхней части опоры и балансиром, не превышающая 2 кг, позволяет гарантировать простоту и удобство складывания опоры, а также безопасность специалиста при ее обслуживании.
Монтаж
При монтаже складывающихся опор используется закладной элемент, укладка которого производится на глубину не более 2,5 м. Опора крепится к фундаменту при помощи фланцевого соединения.
Дополнительная обработка
В зависимости от условий эксплуатации и особенностей проекта современные производители предлагают приобрести складывающиеся опоры с лакокрасочным или порошковым покрытием, обладающим высокой эстетичностью. Для наиболее сложных климатических зон рекомендуется использование конструкций, обработанных методом горячего цинкования.

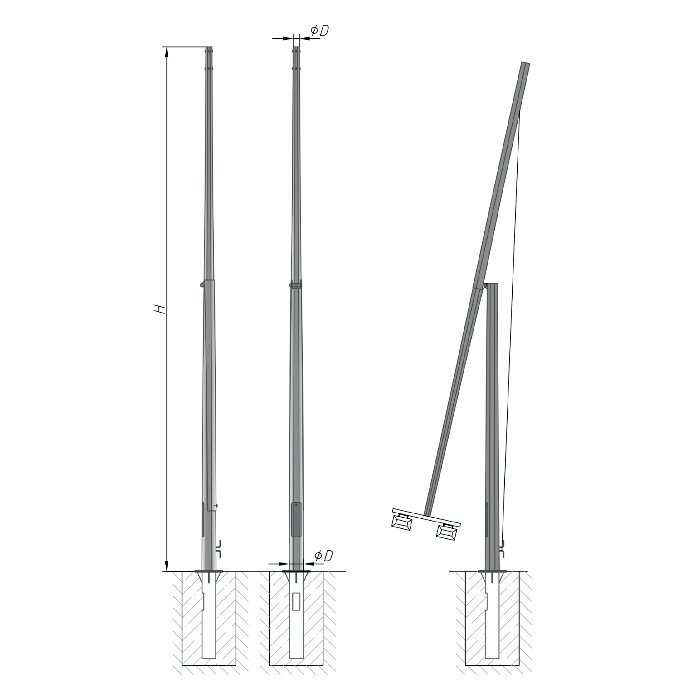

ОГскл - опора граненая складывающаяся
| Наименование |
H, м высота надземной части
|
D, мм диаметр
|
AxB, мм размер опорного фланца
|
m, кг вес
|
Цена, руб * грунт эмаль
|
Цена, руб * горячий цинк
|
|---|---|---|---|---|---|---|
| ОГскл-4,0 b | 4.0 | 110/60 | 285х285 | 52.7 | - | - |
| ОГскл-5,0 b | 5.0 | 122/60 | 285х285 | 37.7 | - | - |
| ОГскл-6,0 | 6.0 | 165/84 | 300х300 | 120.0 | 23100 | 24750 |
| ОГскл-7,0 | 7.0 | 165/84 | 300х300 | 145.0 | 27913 | 29906 |
| ОГскл-7,5 | 7.5 | 165/84 | 300х300 | 150.0 | 28875 | 30938 |
| ОГскл-8,0 | 8.0 | 178/84 | 300х300 | 155.0 | 29838 | 31969 |
| ОГскл-9,0 | 9.0 | 195/84 | 400х400 | 205.0 | 39463 | 42281 |
| ОГскл-10,0 | 10.0 | 195/100 | 400х400 | 250.0 | 48125 | 51563 |
| ОГскл-10,5 | 10.5 | 195/100 | 400х400 | 260.0 | 50050 | 53625 |
| ОГскл-12,0 | 12.0 | 245/100 | 400х400 | 350.0 | 67375 | 72188 |
| ОГскл-14,0 | 14.0 | 257/100 | 500х500 | 450.0 | 86625 | 92813 |
| ОГскл-16,0 | 16.0 | 280/100 | 500х500 | 500.0 | 96250 | 103125 |
| ОГскл-20,0 | 20.0 | 346/130 | 550х550 | 800.0 | 154000 | 165000 |
* Цены, содержащиеся на сайте, носят информационный характер. Мы просим Вас уточнять актуальные цены у наших менеджеров.

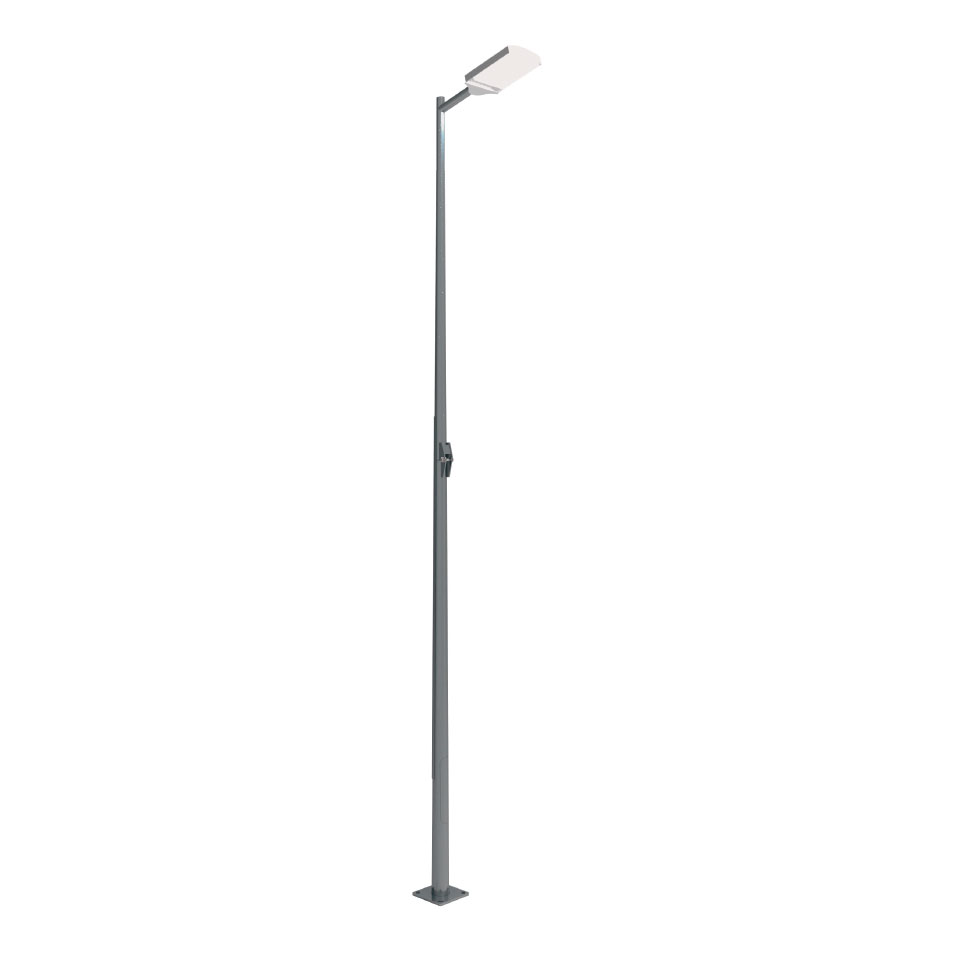

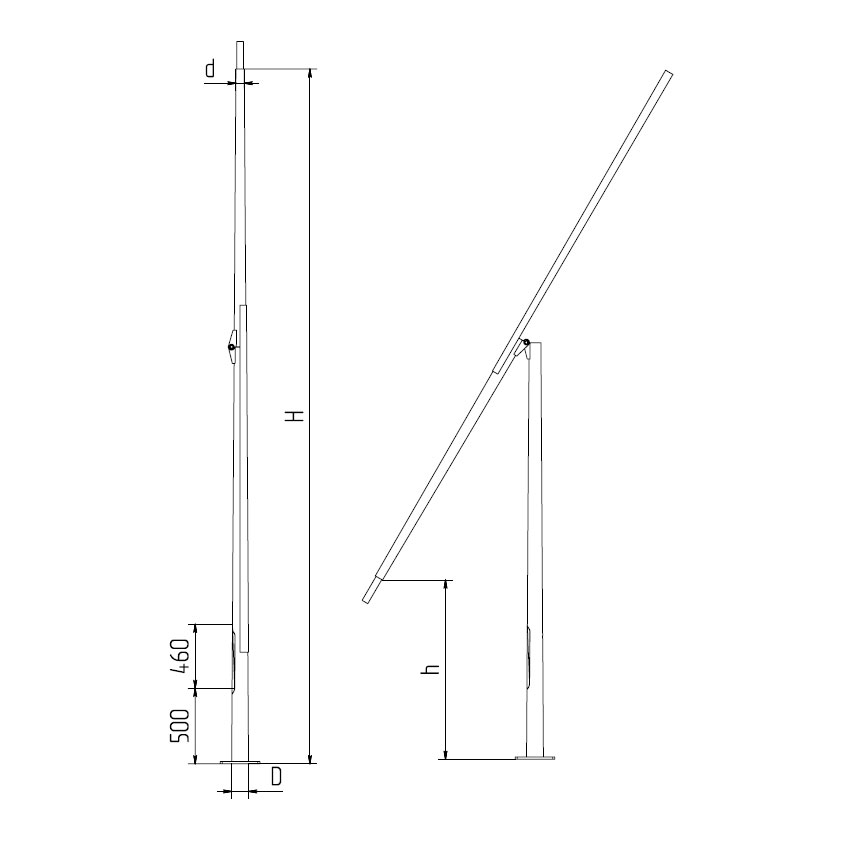

ОКскл - опора круглая складывающаяся
| Наименование |
H, м высота надземной части
|
D, мм диаметр
|
AxB, мм размер опорного фланца
|
m, кг вес
|
|---|---|---|---|---|
| ОКскл-4,0 b | 4.0 | 110/60 | 285х285 | 51.1 |
| ОКскл-5,0 b | 5.0 | 122/60 | 285х285 | 65.5 |
| ОКскл-6,0 b | 6.0 | 135/60 | 285х285 | 81.4 |
| ОКскл-7,0 b | 7.0 | 147/60 | 285х285 | 99.1 |
| ОКскл-8,0 b | 8.0 | 160/60 | 285х285 | 123.6 |
| ОКскл-9,0 b | 9.0 | 172/60 | 285х285 | 144.6 |
| ОКскл-10,0 b | 10.0 | 185/60 | 285х285 | 167.2 |
* Цены, содержащиеся на сайте, носят информационный характер. Мы просим Вас уточнять актуальные цены у наших менеджеров.

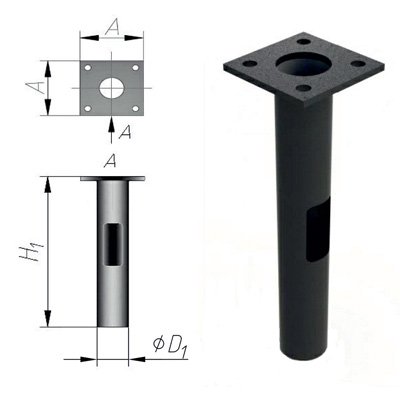

Фундаментные блоки для ОГСКЛ
| Наименование |
h, м высота
|
D, мм диаметр
|
m, кг вес
|
Цена, руб * |
|---|---|---|---|---|
| ФБ-0,273-3,2 | 3.2 | 273 | 215.0 | - |
| ФБ-0,273-2,5 | 2.5 | 273 | 145.0 | 16948 |
| ФБ-0,273-2,0 | 2.0 | 273 | 119.0 | 13908 |
| ФБ-0,219-2,5 | 2.5 | 219 | 121.0 | 14143 |
| ФБ-0,219-2,0 | 2.0 | 219 | 98.0 | 11454 |
| ФБ-0,159-2,5 | 2.5 | 159 | 49.6 | 5803 |
| ФБ-0,159-2,0 | 2.0 | 159 | 41.0 | 4793 |
| ФБ-0,159-1,5 | 1.5 | 159 | 32.0 | 3740 |
* Цены, содержащиеся на сайте, носят информационный характер. Мы просим Вас уточнять актуальные цены у наших менеджеров.
